RayWizLPO
- 1. Overview:
■RayWizLPO [ Light Guide Pattern Optimizer ]はRayWizを使用して、 LCD Back LightシステムのLGP
■Display種類別( TV 、 NotePC 、 Monitor)で管理している均一度に基づいて計算された各段階の結果を確認することが
( Light Guide Plate )パターンの最適化を便利にサポートするプログラムです。
■RayWizのslab_outline機能を適用して、実際のシステムをモデル化し、迅速なパターンの最適化を行うことができます。
■パターンに使用されるobjectは、 CADのPrimitive(基本的な立体)またはこれらのCSG演算になったobjectの両方の
使用が可能です。
■LGP objectまた、 CADのPrimitiveが利用可能です。
■ユーザーの望む最終結果に対するweightを指定できます[ Ex : Center Max ] 。
■最適化実行の各段階でユーザーが設定した名前で、個々のフォルダが作成され、その中にパターンの座標と再実行が可能な
スクリプトが自動的に生成されます。
できます。
- 2. Features:
■シンプルなダイアログウィンドウの設定画面。
■パターンのサイズが一定で、ピッチが変更されているFixed Size方法と パターンのピッチが固定で、
サイズが変更されているFixed Pitch方式の両方をサポート。
■シェルコマンドを使用したbatch typeシミュレーション[Shell version]。
■パターンの分布の解析窓。
■パターンの密度解析ウィンドウ。
■ユーザの目的関数生成ツールのサポート。
3. Screen Shot:
<Main UI>

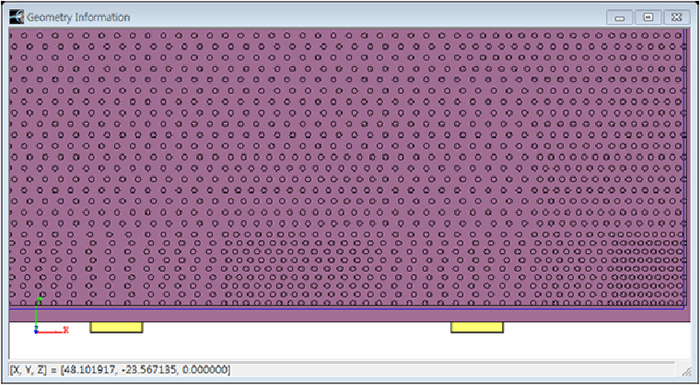

<Fixed Size Pattern>
<Fixed Pitch Pattern>

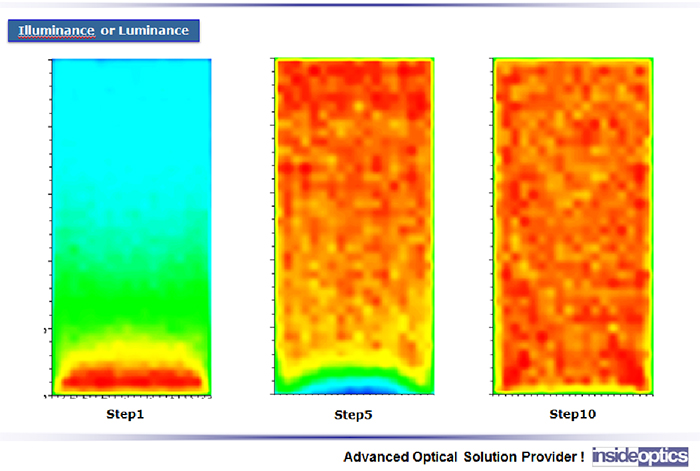

<Fixed Size Example [Uniform Weight]>

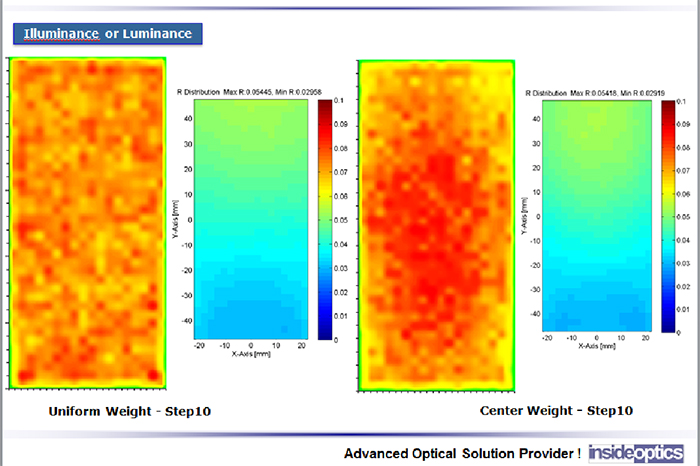

<Fixed Size Example [Center Weight]>
<Fixed Pitch Example>

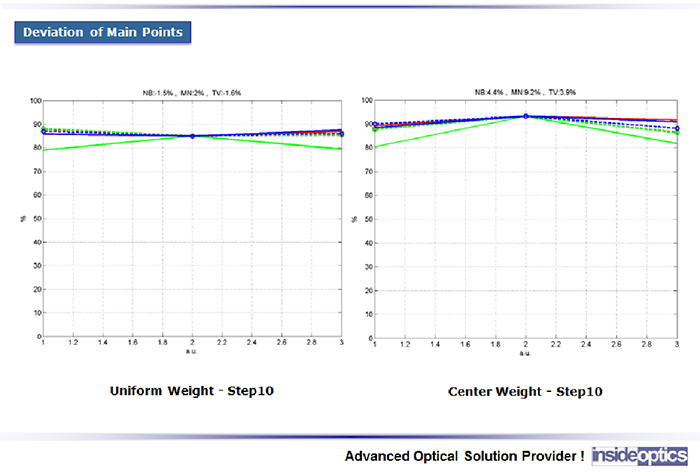

Deviation of Main Points
