RayWizFDTD
- 1. Overview:
■RayWizFDTDは、幾何光学の法則と回折近似を適用するのが難しいナノ2D、3D構造で構成された、 システム内の電磁場を
FDTD(有限差分時間ドメイン法)法を適用して、マ クスウェルの方程式を計算してくれる解析ソフトです。
■システムを構成するObject媒質の複素屈折率(n+ ik)を直接定義する方法をサポートして光学システムの開発技術者に、
より使い慣れた開発環境を提供します。
■システム構成に必要なObjectの構成法は、RayWizと同じようにprimitive object CSGとCADファイルをサポートするこ
とにより、任意の形状のシステムでも設定が可能です。
■RayWizのシステムを構成するObject表面特性に適用することができるようにBSDFファイルの作成をサポートします。
■RayWizのシステムを構成するObjectのVolume Scatter特性に適用することができるように粒子の散乱特性データの
生成をサポートします。 - 2. Features:
■OpenGLベースのGeometry View環境を提供する。
■RayWizシステムを適用するためVolume Scatterの散乱特性データファイルを生成する機能。
■スクリプトベースの強化された設計自由度を提供。
■2D ( TE、 TM ) 、 3D開発環境のサポート。
■FDTDアルゴリズムを用いた電磁場解析。
■Surface Equivalence Theoryと2D FFTを利用した正確かつ迅速なFar Field分布計算
■2D 、 3D開発環境でのHard SourceおよびPlane wave source設定機能を提供
■シミュレーションパラメータの便利な制御機能
■分散物質は、金属への直接の複素屈折率(n < k )の設定機能
■Time Stepに基づくNear Field分析のための様々な分析ウィンドウを提供
■複数のDetectorの設定を使用した比較分析機能。
■定量的比較の便宜のためtime average設定機能。
■RayWizとGeometryの情報およびデータinterfacing機能。
■RayWizシステム適用のためのBSDFファイルを作成する機能。
3. Applications:
- ■蛍光体粒子設計
- ■バイオセンサーデバイス設計
- ■光記録媒体(高密度光ディスクのためのナノ粒子層)
- ■フォトニック結晶デバイス
- ■レーザーリソ技術のためのビームシェーピング
- ■LCD BLUシステム(LGPナノPatternig)
- ■光学フィルムデザイン(AR、高輝度フィルム、PDP HCR(高コントラスト比に対するナノ構造化プレート)のための
ナノパターニングフィルム) - ■LCD、PDP、有機ELなどの高い省エネルギー機器

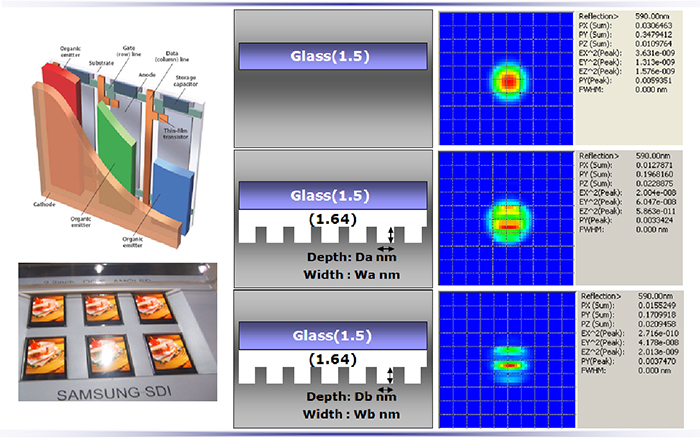

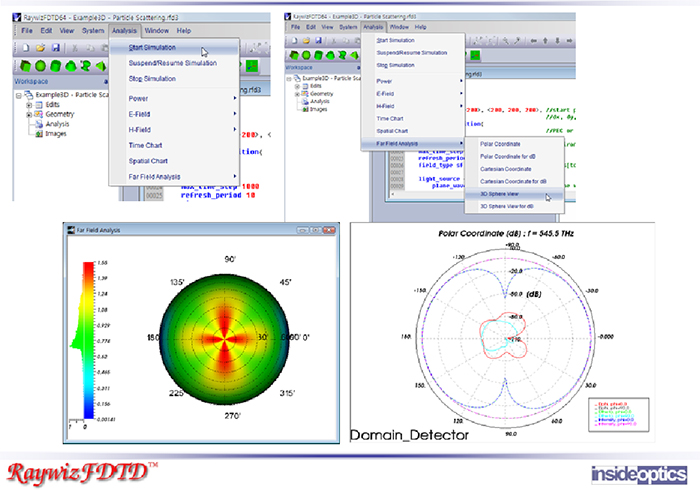

4. Screen Shot & Examples:
