RayWizFilm



  1. 1. Overview:

    ■RayWizFILMは、多層の等方や異方性媒質で構成され、薄膜構造の入射角度と波長別の透過、反射、吸収、色座標、 RGB
    　Color計算などを行うSimulation Softwareです。
    ■既存の等方媒質で構成され、薄膜層構造だけでなく、液晶のような非等方媒質で構成されている薄膜構造の解析をサポート
    　します。
    ■等方媒質を入力して非等方媒質の多層構造を有する、またはその逆の構成で行われた様々なDisplay用光学フィルムの開発
    　に活用することができます。
    ■RayWizFILMを使用して生成されたCoating DataファイルはRayWizシステムを構成するObjectの表面特性に与えること
    　ができます。
    ■aywizFILMを利用して生成されたBTFファイルをRayWizシステムに適用して、実際の非等方の偏光特性を持つObjectの
    　偏光特性が反映された解析結果を得ることができます。 （既存のJones Matrixだけを利用したObjectの偏光設定の限界を
    　克服することができ、偏光Object自体の設計およびシステムレベルの評価が可能であることを意味します。 ）

  2. 2. Features:

    ■シンプルなダイアログウィンドウの多層膜の設定画面
    ■Display用フィルムの構造に関する様々なマクロを提供
    ■簡単な入力ウィンドウを使用した球面入射角定義
    ■4X4 Berreman Matrixを用いた電磁場計算
    ■Normal＆Oblique Incidenceの計算
    ■等方異方性媒質の複素屈折率（n+ ik）の定義と計算
    ■Multi Thickness、Multi IORの一括計算機能を提供
    ■S、P分離計算を介して偏光フィルタの設計が容易
    ■CIEベースの色座標を計算
    ■パラメータの変化に伴うReal RGB Chart提供
    ■設計システムの用途に合ったSimulation Outputの設定機能提供
    ■波長インポート機能を利用した色解析ウィンドウを提供
    ■1度のシミュレーションで解析が行える一括解析機能を提供

    ■RayWizのBTFとCoating Data生成機能提供

  3. 3. Applications:
  • ■EMIフィルタ
    ■LCフィルム（液晶補償フィルム）
    ■QWF（4波長フィルム）
    ■カラーフィルター
    ■CLC（コレステリック液晶）フィルム
    ■偏光板
    ■光学多層フィルム
    ■インラインコーティング層の設計

    4.  Screen Shot & Examples:

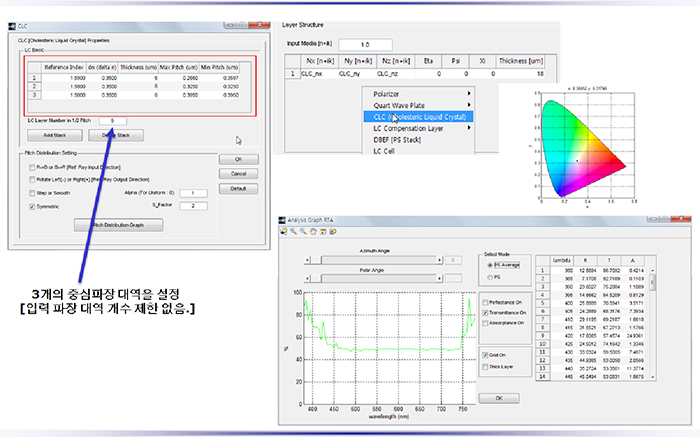

    <Broad Band CLC Film Design>

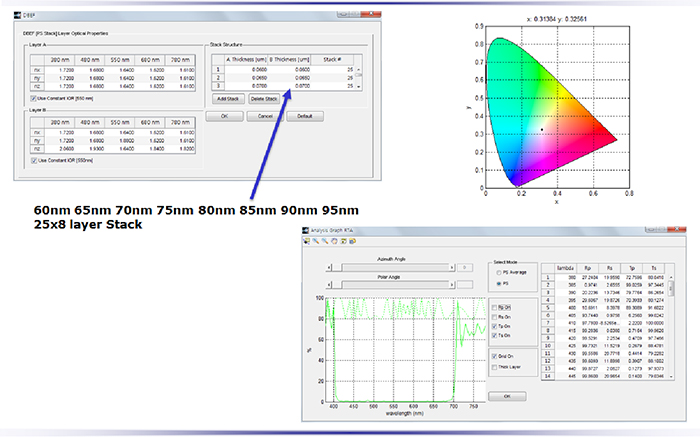

    <Broad Band DBEF Film Design>

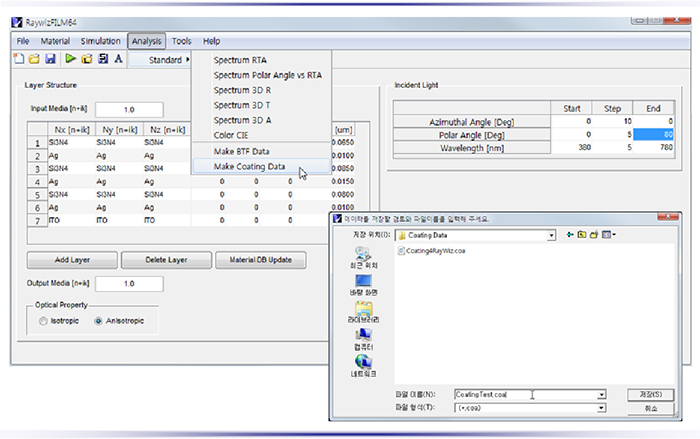

    <RayWiz 用Coating Data の作成>
    RayWiz RayWiz RayWiz

    <RayWiz SystemにCoating Data を適用>

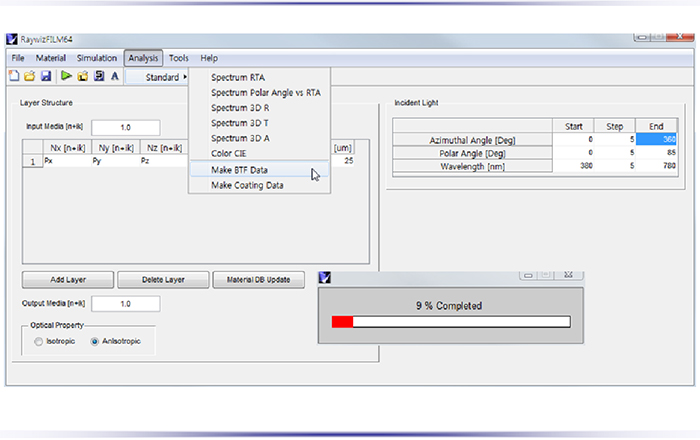

    <RayWizのBTFの作成>

    <RayWiz SystemのBTFファイルを適用して偏光特性解析>
    RayWiz RayWiz> RayWiz
